타이어 탈부착공구와 라이닝패드교환공구 ↓

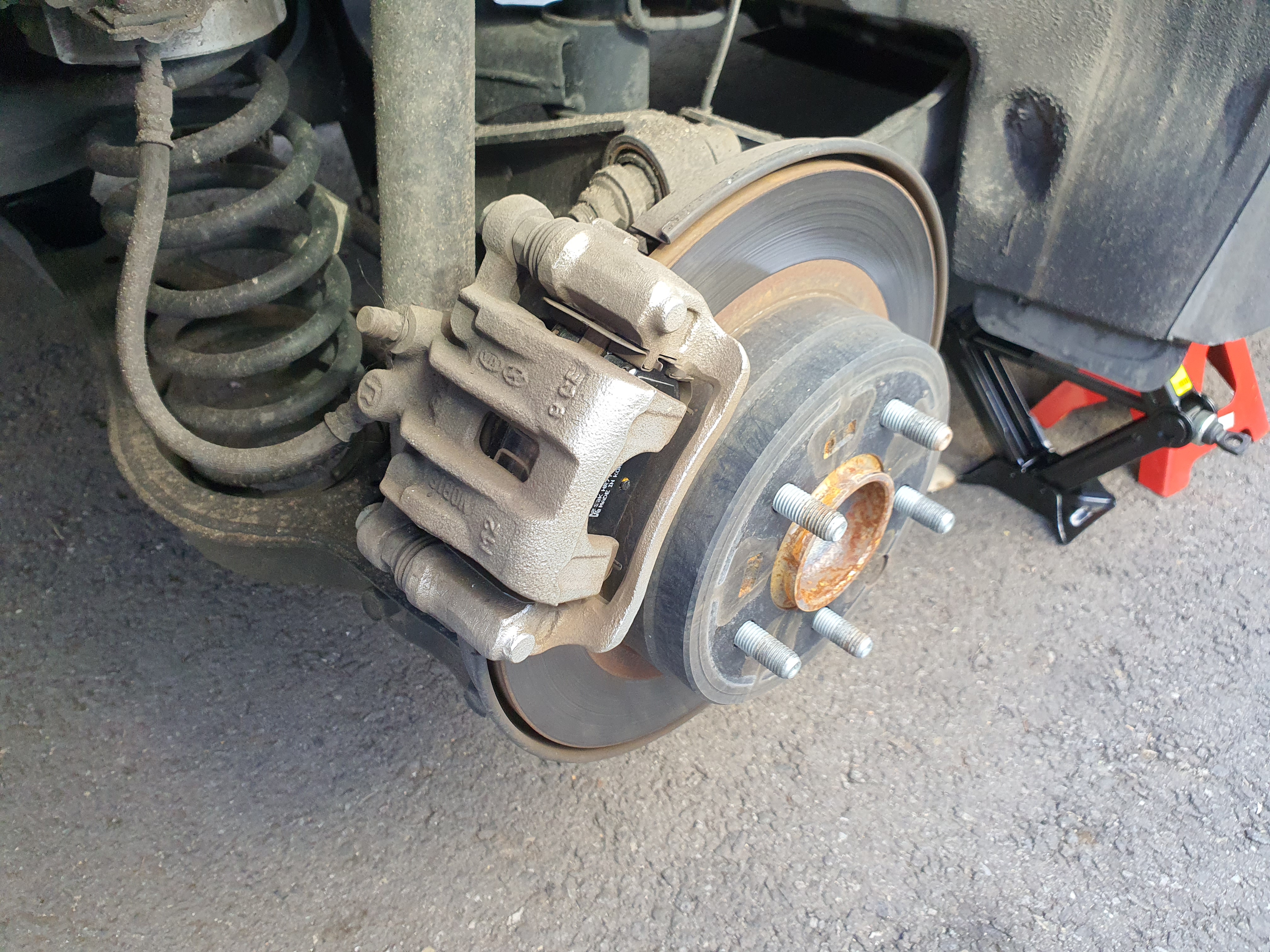

후륜을 탈거합니다 ↓
브레이크어셈블리 안쪽 상,하의 로드가이드 볼트를 탈거합니다 ↓
로드가이드 볼트를 풀어놓은 상태입니다 ↓
브레이크어셈블리를 분리합니다 ↓
브레이크라이닝교환 분해기를 이용하여 어셈블리의 피스톤을 압축합니다 ↓
피스톤이 완전히 들어갔습니다 ↓

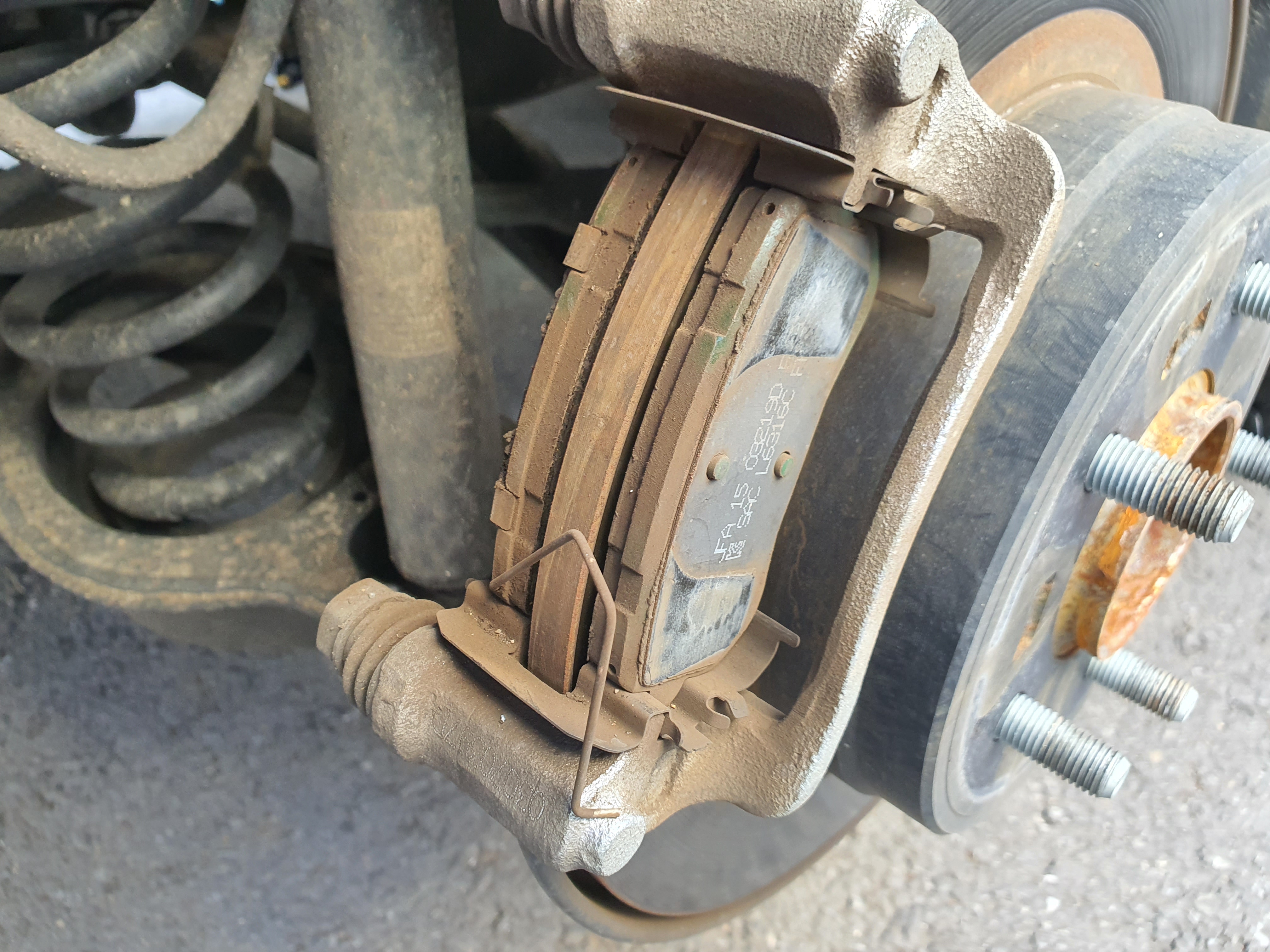

분해직전의 라이닝 모습입니다 ↓
라이닝에 부착된 위,아래의 스프링 패드리턴을 탈거합니다 ↓

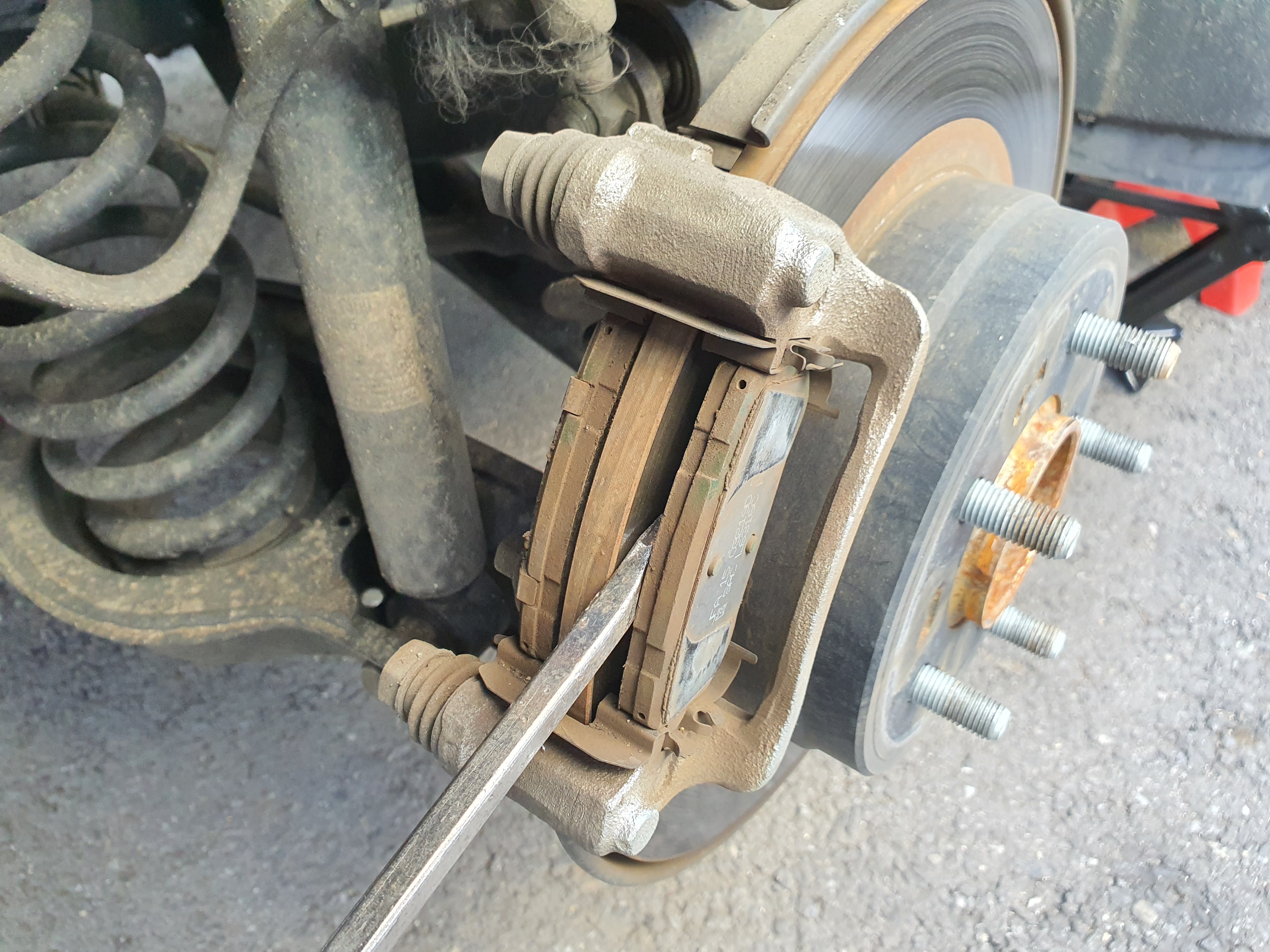

준비한 드라이버로 안쪽과 바깥쪽의 패드를 탈거합니다 ↓
라이닝이 탈거된 상태입니다 ↓
탈거된 라이닝입니다(바깥쪽(좌측)과 (우측)안쪽) ↓
안쪽 라이닝에 부착된 피스톤 패드를 떼어내어 새로운 라이닝에 부착합니다 ↓
새로운 라이닝을 결합 합니다 ↓
탈거했던 스프링을 결합합니다 ↓
어셈블리를 결합후 위 아래의 볼트를 잠근후 타이어를 부착하면 완료합니다 ↓
전륜과 후륜의 교환방법은 동일하며 라이닝교환후에는 필히 시동을 걸어 브레이크 패달을 여러번 밟아 압력이 정상으로
회복된것을 확인후 전진과 후진을 짧게하여 작동을 시험해야합니다
*** 엔진실에 위치한 브레이크오일을 확인합니다
